Jet Grouting'de Kolon Çapını Hangi Faktörler Belirler?

Jet Grouting'de Kolon Çapını Hangi Faktörler Belirler?

Jet grouting'de kolon çapı, zemin iyileştirme projelerinin etkinliğini, verimliliğini ve ekonomisini doğrudan etkileyen kritik bir parametredir. Geleneksel delikli şaftlardan farklı olarak jet enjeksiyonlu kolonlar, yerinde toprağın yüksek basınçlı sıvı jetleri ile aşındırılması ve karıştırılmasıyla oluşturulur; bu, çaplarının bir matkap ucu ile sabitlenmediği ancak karmaşık bir faktör etkileşimine bağlı olduğu anlamına gelir. Bu değişkenleri anlamak, tasarımcılar ve operatörler için istenen kolon boyutlarına ve zemin-çimento özelliklerine ulaşmak açısından önemlidir. Bu makale, belirleyici faktörleri analiz etmektedir.jet enjeksiyonuEkipman, toprak, operasyonel ve tasarım parametrelerine göre kategorize edilen kolon çapı.

1. Ekipman ve Teknik Özellikler

Jet Basıncı ve Akış Hızı: Daha yüksek sıvı basıncı (tipik olarak 30–60 MPa) ve akış hızı, erozyon enerjisini artırarak kolon çapını büyütür. Üçlü akışkanlı sistemler, artan toprak bozulmasından dolayı genellikle tek akışkanlı sistemlere göre daha büyük çaplara ulaşır.

Nozul Tasarımı: Nozul çapı, sayısı ve yönü jet hızını ve püskürtme desenini etkiler. Daha büyük veya birden fazla nozül erozyon bölgesini genişletebilir.

Dönme ve Geri Çekme Hızı: Daha yavaş dönme ve geri çekilme, derinlik başına daha fazla enerji iletimine olanak tanıyarak çapı artırır. Ancak aşırı yavaşlık aşırı erozyona ve çökmeye neden olabilir.

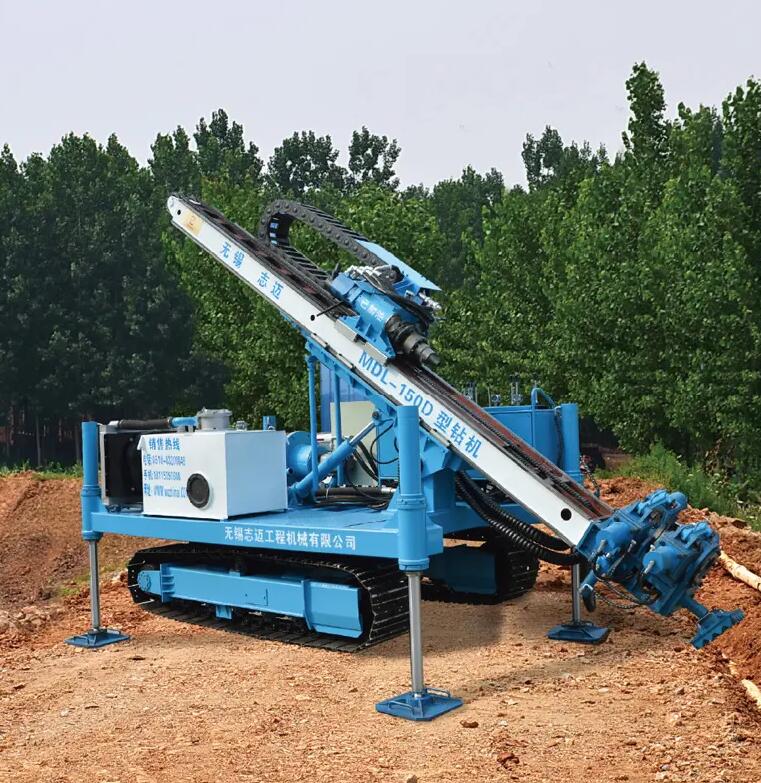

Teçhizat Tipi ve Gücü: Otomatik parametre kontrolüne sahip gelişmiş teçhizatlar, çeşitli koşullar altında daha tutarlı çaplar sağlar.

2. Toprak Özellikleri

Toprak Türü ve Yoğunluğu: Granüler topraklar (kumlar, çakıllar) daha kolay aşınır ve genellikle kohezyonlu kilden daha büyük çaplar verir. Yoğun veya çimentolu topraklar daha yüksek enerji girdisi gerektirir.

Tane Büyüklüğü Dağılımı: İnce taneli, iyi derecelenmiş topraklar jet nüfuzunu sınırlayarak çapı azaltabilir. Temiz kumlar veya yumuşak siltler daha büyük sütunlar için idealdir.

Yeraltı Suyu Koşulları: Yüksek su tablaları jet yayılımını kolaylaştırabilir, ancak kontrol edilmezse bağlayıcıyı da yıkayabilir.

Yerinde Gerilme: Derin katmanlardaki aşırı yük basıncı kolonu sıkıştırarak sığ derinliklere kıyasla çapı azaltır.

3. Operasyonel Parametreler

Harç Karışımı Özellikleri: Viskozite, sertleşme süresi ve yoğunluk, jet yapışmasını ve toprak karışımını etkiler. Tiksotropik harçlar daha büyük sütun şekillerini koruyabilir.

Hava veya Su Örtüsü: İkili/üçlü akışkanlı sistemlerde örtücü jetler, çapı büyüterek jet enerjisini daha uzun mesafelerde korur.

Kaldırma Adımları ve Bekleme Süresi: Bazı teknikler, karıştırmayı ve çapı arttırmak için duraklamalarla birlikte kademeli geri çekmeyi kullanır.

4. Tasarım ve Uygulama Faktörleri

Kolon Aralığı ve Bindirme: Çap, duvar veya döşemelerde kolon ızgaralarında üst üste binmeyi sağlayacak şekilde tasarlanmalıdır.

Derinlik ile İlgili Hususlar: Enerji kaybı ve toprak sıkışması nedeniyle çap genellikle derinlikle birlikte azalır.

Kalite Gereksinimleri: Yük taşıyan kolonlar için daha büyük çaplar belirtilebilirken, kesme duvarları boyuttan ziyade sürekliliğe öncelik verebilir.

Pratik Uygulamalar ve Vaka Örneği

Köprü ayağı için gevşek kumun stabilize edilmesine yönelik bir projede hedef kolon çapı 1,5 metre idi. 40 MPa'da tek akışkan püskürtmeyle yapılan ilk denemelerde kum sıkışması nedeniyle yalnızca 1,1 metrelik çaplar elde edildi. 50 MPa basınçlı ve daha yavaş geri çekmeli (10 cm/dak) üçlü akışkan sistemine geçilmesiyle gerekli çap elde edildi. Toprak testi, geliştirilmiş tekdüzelik ve mukavemeti doğruladı.

İzleme ve Ayarlama

Gerçek zamanlı izleme sistemleri basınç, akış ve tork gibi parametreleri izleyerek operatörlerin ayarları dinamik olarak ayarlamasına olanak tanır. Karot alma veya CPT yoluyla inşaat sonrası doğrulama, çap uyumluluğunu sağlar.

Çözüm

Jet grouting'de kolon çapı sabit olmayıp, ekipman kapasitesi, zemin tepkisi ve operasyonel uzmanlığa göre şekillenen kontrol edilebilir bir sonuçtur. Mühendisler, bu faktörleri optimize ederek jet enjeksiyonunu çeşitli jeoteknik zorluklara göre uyarlayabilir ve performans ile maliyet etkinliğini dengeleyebilir. Modelleme ve izleme teknolojileri ilerledikçe, sütun boyutlarının tahmin edilmesi ve kontrol edilmesi daha da kesinleşecek ve daha da sağlamlaşacaktır.jet enjeksiyonuModern temel mühendisliğindeki rolü.
