​Yüksek Basınçlı Ekipmanla Jet Groutingin Kalitesi Nasıl Kontrol Edilir?

Yüksek Basınçlı Ekipmanla Jet Groutingin Kalitesi Nasıl Kontrol Edilir?

Süreç kusurların yapısal bütünlüğü, su geçirmezliği veya uzun vadeli dayanıklılığı tehlikeye atabileceği gizli yeraltı çalışmalarını içerdiğinden, jet enjeksiyonunda kalite kontrolü çok önemlidir. Yüksek basınçjet enjeksiyon kuleleriSon derece etkili olmasına rağmen tutarlı sonuçlar elde etmek için titiz bir gözetim gerektirir. Bu makale, EN 12716 ve ASTM D6001 gibi uluslararası standartlarla uyumlu, planlama, uygulama, izleme ve doğrulama aşamalarını kapsayan kapsamlı bir kalite kontrol çerçevesini özetlemektedir.

1. İnşaat Öncesi Planlama ve Denemeler

Toprak Araştırması: Toprak değişkenliğini, yeraltı suyunu ve engelleri karakterize etmek için ayrıntılı jeoteknik araştırmalar yapın.

Test Programı: Farklı toprak katmanları için optimum püskürtme parametrelerini (basınç, akış, dönüş/geri çekilme hızları) belirlemek için saha denemeleri yapın.

Harç Karışımı Tasarımı: Mukavemet, geçirgenlik ve işlenebilirlik için laboratuvar testi harç oranları. Belirli koşullar için gerekirse katkı maddeleri kullanın.

2. İnşaat Sırasında Gerçek Zamanlı İzleme

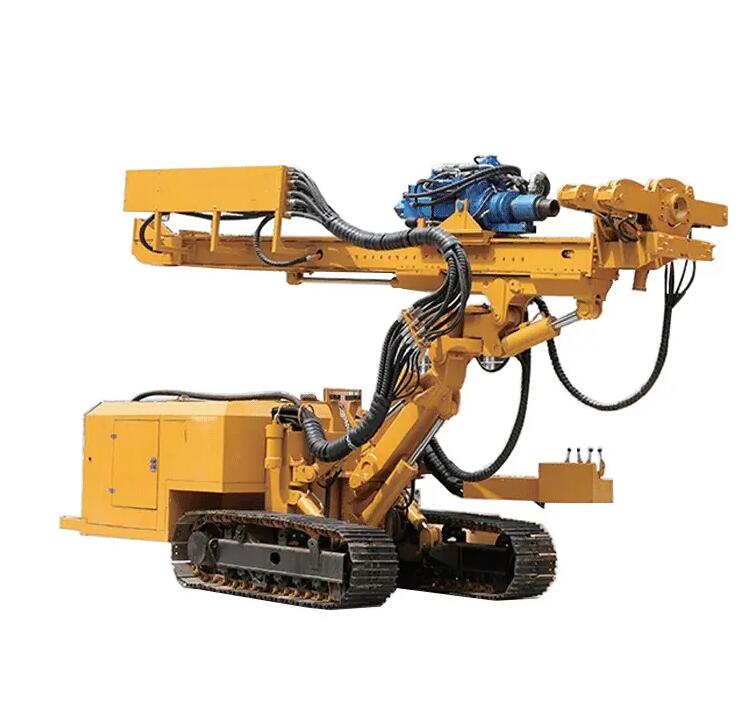

Modern yüksek basınç teçhizatları aşağıdakileri izlemek için sensörler ve veri kaydedicilerle donatılmıştır:

Hidrolik Parametreler: Enjeksiyon basıncı (tipik olarak 30–60 MPa), akış hızı ve hacim.

Mekanik Parametreler: Dönme hızı (5–20 rpm), geri çekilme hızı (5–30 cm/dak) ve tork.

Harç Özellikleri: Yoğunluk ve viskozite hat üzerinde ölçülür.

Toleransların ötesindeki sapmalar alarmları tetikleyerek anında düzeltici eylemlerin başlatılmasını sağlar. Otomatik sistemler, gerçek zamanlı geri bildirime yanıt olarak parametreleri ayarlayabilir.

3. Kolon Geometrisi ve Süreklilik Güvencesi

Dikeylik ve Hizalama: Özellikle derin sütunlarda sondaj çubuğunun dikeyliğini izlemek için eğim ölçerler veya jiroskopik aletler kullanın.

Kolon Çapı Kontrolü: Yükselme testleri veya toprak kabarma ölçümleri gibi dolaylı yöntemler çap yeterliliğini gösterebilir. Kritik projeler için kuyu içi kameralar veya jeofizik tomografi kullanılabilir.

Örtüşme Doğrulaması: Hassas konumlandırma sistemleriyle (GPS veya total station) sıralı sütunların tasarıma göre (genellikle çapın %10-30'u kadar) örtüşmesini sağlayın.

4. Malzeme Kalitesi ve Kullanımı

Harmanlama Tesisi Kontrolleri: Ağırlığa dayalı ölçümlerle otomatik harmanlama, tutarlı harç bileşimi sağlar.

Numune Alma ve Test Etme: Ayarlama süresi, mukavemet ve yoğunluk kontrolleri için sık sık harç numuneleri alın.

Ekipman Kalibrasyonu: Basınç göstergelerini, akış ölçerleri ve pompaları düzenli olarak kalibre edin.

5. İnşaat Sonrası Doğrulama

Karot Delme ve Laboratuvar Testleri: Sınırsız basınç dayanımını, yoğunluğu ve homojenliği değerlendirmek için seçilen sütunlardan karotları çıkarın.

Geçirgenlik Testleri: Kesme duvarları için yerinde geçirgenlik testleri (örn. düşen başlık testleri) veya çekirdekler üzerinde laboratuvar testleri yapın.

Tahribatsız Muayene: Çapraz delikli sonik kayıt, termal görüntüleme veya direnç araştırmaları boşlukları veya tutarsızlıkları tespit edebilir.

Yük Testi: Yük taşıyan kolonlar için plaka yük testleri veya bütünlük testleri yapın.

6. Dokümantasyon ve Uyumluluk

Aşağıdakileri içeren ayrıntılı bir kalite dosyası tutun:

GPS koordinatları ve derinlikleri içeren yerleşik kayıtlar.

Parametre günlükleri ve anormallik raporları.

Laboratuvar test sertifikaları ve muayene raporları.

Sonuçların tasarım spesifikasyonlarıyla karşılaştırılması (örneğin, dayanıklılık > 1 MPa, geçirgenlik < 10⁻⁶ cm/s).

Vaka Örneği: Bir Tünel Portalının Kapatılması

Bir demiryolu tüneli projesinde, portalın etrafında kumlu çakılda su geçirmez bir yalıtım oluşturmak için jet enjeksiyonu kullanıldı. Kalite kontrolü, gerçek zamanlı basınç/akış izlemeyi, günlük harç testini ve inşaat sonrası karot almayı içeriyordu. Bir sütun düşük mukavemet gösterdi; soruşturma inşaat sırasında tıkalı bir ağızlığı ortaya çıkardı. Sütun yeniden delindi ve yeniden harçla doldurularak olası su girişi önlendi.

Yaygın Tuzaklar ve Çözümler

Tutarsız Çaplar: Genellikle değişen çekme hızlarından kaynaklanır. Çözüm: Otomatik geri çekilme kontrolünü kullanın ve operatörleri eğitin.

Zayıf Mukavemet: Zayıf toprak-harç karışımından veya yanlış su-çimento oranından kaynaklanabilir. Parametreleri ayarlayın ve karıştırma süresini artırın.

Geçirgenlik Sorunları: Sütunlar arasındaki boşluklar, üst üste binen yeniden enjeksiyonla giderilebilir.

Çözüm

Kalite kontroljet enjeksiyonuyüksek basınçlı teçhizatlarla yapılan çalışmalar teknoloji, uzmanlık ve sıkı protokollerin entegrasyonunu gerektiren çok katmanlı bir süreçtir. Mühendisler, dijital izleme, sistematik test ve uyarlanabilir yönetimi benimseyerek, en yüksek performans standartlarını karşılayan jet grout elemanları sunarak jeoteknik yapıların güvenliğini ve uzun ömürlülüğünü garanti edebilir.
