Farklı Jet Grout Sistemleri Nelerdir: Tekli, Çiftli ve Üçlü Akışkan?

Farklı Jet Grout Sistemleri Nelerdir: Tekli, Çiftli ve Üçlü Akışkan?

Jet grouting, yüksek basınçlı döner bir sistem kullanan, son derece uyarlanabilir bir zemin iyileştirme teknolojisidir.jet sondaj kulesitoprak-çimento elemanları oluşturmak. Çok yönlülüğü büyük ölçüde üç farklı sistemin kullanılmasından kaynaklanmaktadır: Tek Sıvı, Çift Sıvı ve Üçlü Sıvı. Her sistem, jetleme işlemini belirli toprak koşulları ve istenen kolon özelliklerine göre optimize etmek için farklı bir sıvı kombinasyonu (harç, hava ve su) kullanır. Sistem seçimi, ulaşılabilir kolon çapı, malzeme maliyeti, operasyonel karmaşıklık ve nihai ürünün özellikleri üzerindeki kontrol arasındaki dengeyi içerir.

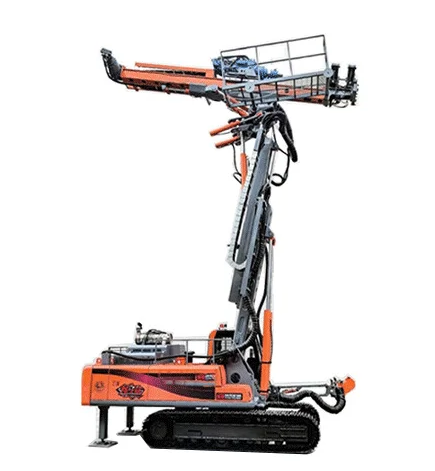

Tek Akışkan sistemi (Jet 1) en temel yaklaşımdır. Bu yöntemde, yüksek basınçlı döner jet sondaj makinesi, monitördeki bir nozul aracılığıyla çok yüksek basınçlarda (tipik olarak 400-600 bar) pompalanan tek bir sıvıyı (bir çimento harcı bulamacı) kullanır. Yüksek enerjili enjeksiyon jeti çevredeki toprağı aşındırır ve aynı anda onunla karışarak bir toprak-çimento sütunu oluşturur. Fazla harç ve yerinden çıkmış topraktan oluşan atık, doğal olarak yüzeye doğru akar. Bu sistem mekanik olarak daha basittir ancak enjeksiyon jetinin enerjisi, havayla örtülmüş bir jete göre toprak tarafından daha hızlı zayıflatıldığından, genellikle belirli bir dizi parametre için en küçük kolon çaplarını üretir. Kohezyonlu kilden granüler kumlara kadar çeşitli topraklarda etkilidir.

Double Fluid sistemi (Jet 2), eşmerkezli bir basınçlı hava örtüsü ekleyerek jetin aşındırıcı kapasitesini artırır. Bu yöntem için yapılandırılmış bir yüksek basınçlı döner jet sondaj makinesi iki sıvıyı enjekte eder: yüksek basınçta bir harç bulamacı ve harç jetini çevreleyen çok daha düşük bir basınçta basınçlı hava halkası. Bu hava örtüsü bir yalıtkan görevi görerek enjeksiyon jeti ile çevredeki toprak arasındaki sürtünmeyi azaltır ve jetin zamanından önce parçalanmasını önler. Bu, enjeksiyon jetinin tutarlılığını ve enerjisini daha uzun bir mesafe boyunca korumasına olanak tanır ve aynı topraktaki tek akışkan sistemine kıyasla daha büyük bir kolon çapına neden olur. Geriye kalan atık ise yüzeye daha verimli bir şekilde taşınan harç, toprak ve havanın bir karışımıdır.

Triple Fluid sistemi (Jet 3) en karmaşık olanıdır ve en yüksek düzeyde kontrol sunar. Toprak erozyonu fonksiyonunu enjeksiyon fonksiyonundan ayırır. Üçlü akışkan jet enjeksiyonu için yüksek basınçlı bir döner jet sondaj makinesi, üç eşmerkezli akışkan kullanır. En içteki hava/su için bir kılavuz çubuktur. İlk erozyon sıvısı, yalnızca toprak yapısını parçalamak için kullanılan yüksek basınçlı su (veya su ve hava) halkasıdır. İkinci erozyon sıvısı, su jetini çevreleyen ve kesme aralığını ve verimliliğini en üst düzeye çıkarmak için onu koruyan basınçlı hava örtüsüdür. Son olarak, oluşturulan boşluğu doldurmak ve aşınmış toprakla karıştırmak için erozyon jetlerinin altındaki ayrı bir ağızdan düşük basınçlı bir harç bulamacı enjekte edilir. Bu ayırma, özellikle yoğun veya çimentolu topraklarda genellikle en büyük ve en düzgün kolonların elde edilmesini sağlayarak kesme ve derz dolgu işlemlerinin bağımsız optimizasyonuna olanak tanır.

Yüksek basınçlı döner sistem için uygun sistemin seçimijet sondaj kulesikritik bir tasarım kararıdır. Tek Akışkanlı sistem genellikle basitliği ve daha az zorlu koşullarda daha düşük maliyeti nedeniyle veya daha küçük sütunlar veya paneller oluşturmak için seçilir. Double Fluid sistemi, üçlü sistemin tüm karmaşıklığı olmadan daha büyük çaplar sunarak bir denge sağlar. Triple Fluid sistemi, en pahalı ve teknik olarak zorlu olmasına rağmen, çok yoğun kumlar, çakıllar veya yumuşak kayalar gibi zor topraklarda büyük çaplara ulaşmak için vazgeçilmezdir. Karar, ayrıntılı bir jeoteknik incelemeye, gerekli kolon özelliklerine (dayanıklılık ve çap) ve genel proje maliyetinin ekonomik analizine dayanmaktadır.
